轻钢别墅屋顶施工怎么做？-轻钢结构房屋施工过程（4）
第一节 轻钢房屋屋盖骨架简介
一、轻钢房屋屋盖结构介绍
屋盖结构主要包含有轻钢屋盖骨架、结构板、防水层及屋面瓦组成。按施工流程，本章主要介绍屋盖轻钢骨架及结构板施工。
二、轻钢房屋屋盖骨架结构及结构板介绍
1、轻钢屋盖骨架
轻钢房屋屋盖结构由屋架、支撑体系、椽子及阳脊梁等部件组成。

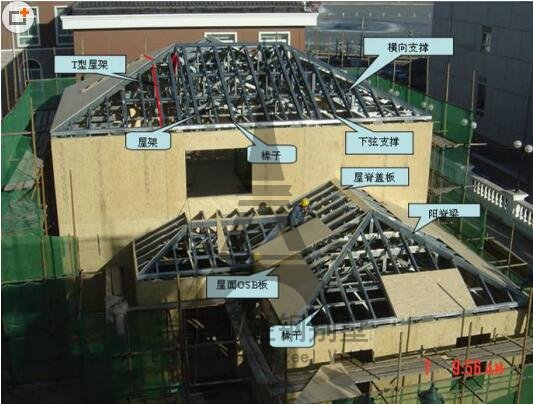

上图为轻钢房屋骨架盖结构图
1.1 屋架：普通屋架及山墙屋架。

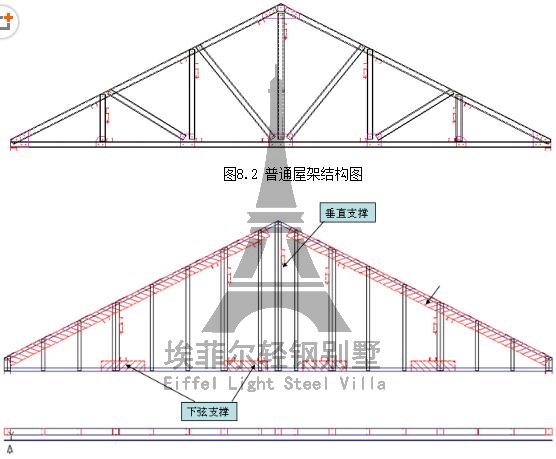

上图为轻钢屋架及山墙屋架结构图
1.2 支撑体系：上弦支撑、下弦支撑、垂直支撑、其他支撑

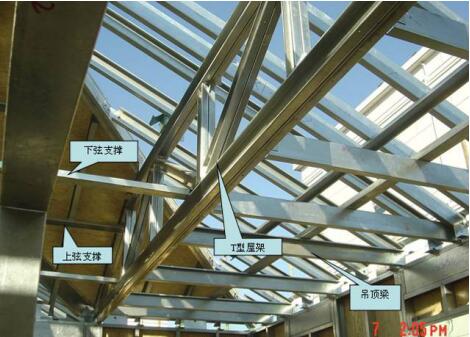

上图为轻钢结构支撑体系结构图
1.3 椽子及阳脊梁

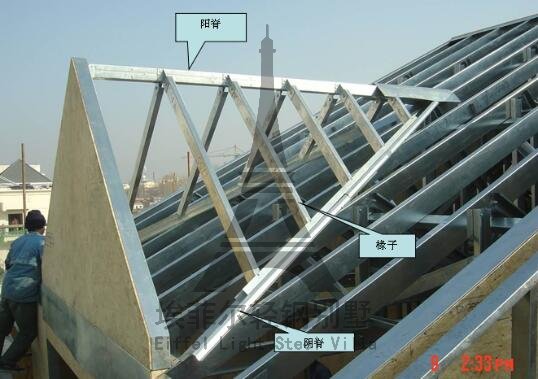

上图为支撑结构体系结构图
2、屋盖结构板
屋盖结构板采用进口osb板。

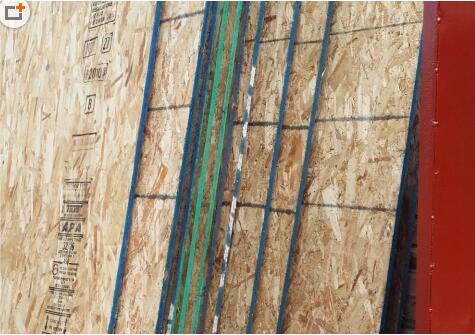

上图为屋盖结构板--OSB板
三、屋盖骨架拼装完成如下图

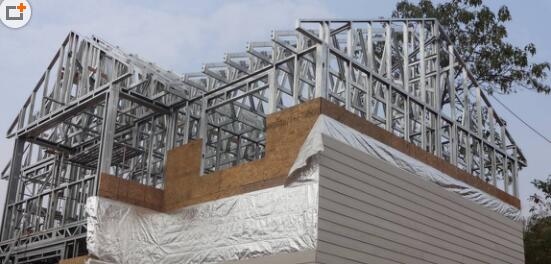

上图为屋盖骨架组装完成图

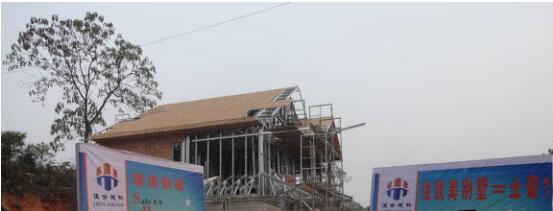

上图为屋盖结构板完成图
第二节 施工流程图

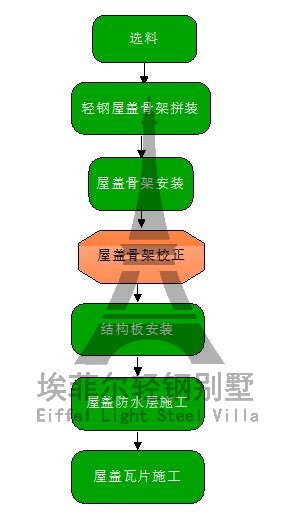

屋盖施工流程图如下：
第三节 轻钢房屋屋盖施工工艺及注意事项
一、选择屋盖骨架材料
1、屋盖材料加工要求
1.1 颜色明确：加工前明确墙体、楼面梁及屋架骨架的颜色，便于选料时区分。
1.2 项目名称及使用部位标注：每根屋盖材料加工完成之后须写明长度（单位mm），在打包成捆后注明项目名称及使用部位，最后局部喷颜色进行区分。

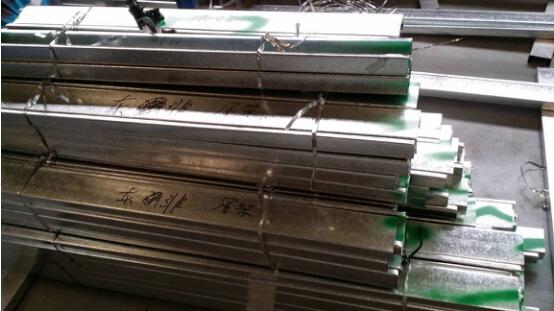

上图为屋盖骨架材料标记完成
1.3 选料时注意事项
（1）按屋盖的组装顺序选择先安装的屋盖材料，利于部分屋盖骨架桁片拼装好后可立即进行屋盖骨架组装施工，做到流水作业。
（2）屋盖材料为了便于打包及运输，会将在不同部位使用的等长材料一起打包，在后续使用时须注意。
（3）选料时必须带上劳保手套保护手指，防止轻钢件局部锋利部位划伤手指。

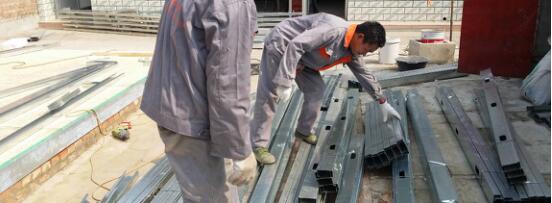

上图为工人在进行屋架龙骨筛选

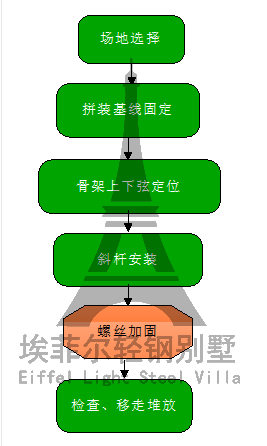

屋盖骨架拼装工艺流程
2、屋架拼装施工
普通屋架与山墙屋架拼装方法一致，此处仅介绍普通屋架拼装。
2.1 场地选择：
（1）墙体拼装场地应选择经过硬化的混凝土地面或特殊处理过的其它地面。
（2）场地面积要大于最大屋架的尺寸，为了加快进度可多准备几块场地。
（3）场地要求平整度要好，利于确保屋架的拼装质量。
2.2 拼装基线固定
场地选择好后，将拼装基线进行安装固定。
（1）一般采用较长的杆件作为安装基线，一头用短的杆件作为限位卡。
（1）杆件开口朝上，调直检查后用螺丝将杆件与地面固定牢固。
2.3 骨架上下弦定位
在拼装基线固定好后，可摆放骨架上、下弦进行放样施工。施工人员必须熟悉屋架详图，并在实际拼装前打印好图纸。
先安装上、下弦杆件，摆放时上、下弦杆件开口朝下，以便于腹杆杆件的放置，初定位后临时加固。

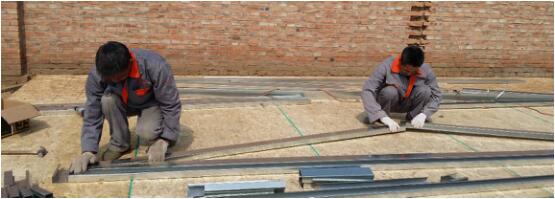

上图为工人在进行骨架上、下弦定位
2.4 骨架腹杆安装
（1）腹杆杆件选料与摆放：腹杆杆件种类多，长度变化较大，选料时特别注意。按设计图的所标注的尺寸选择腹杆杆件，放置在上、下弦杆件上，先不用精确定位。

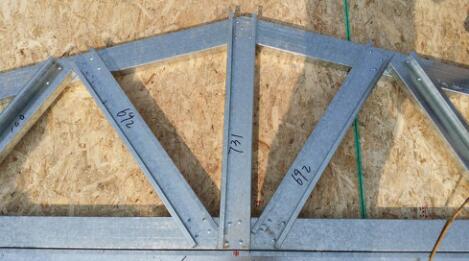

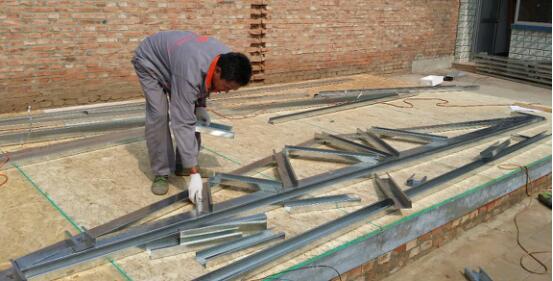

上图为骨架腹杆安装
（2）腹杆杆件调整及螺丝固定：用榔头敲打，先调整好桁架两端及中部，利用手持电钻打设自钻螺钉固定，保证整个桁架基本稳定。然后按图纸调整其它腹杆杆件的位置及角度，打设自钻螺钉固定，注意腹杆杆件不能超出上、下弦的外轮廓线。
2.5 螺丝加固
各连接节点部位的螺丝按间距及数量要求进行打设，每个节点4个，不能遗漏。
上图为墙体拼装调整图
2.6 检查、移走堆放
利用5m卷尺对屋架各杆件进行量尺检查，对螺丝间距及数量进行检查。确保无误之后即可移走堆放。

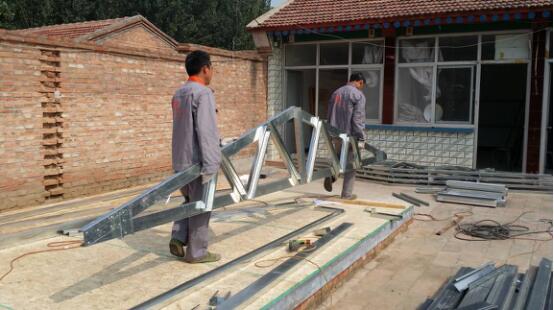

上图为屋架部分拼装完成后移走堆放
二、屋盖骨架安装
完成屋盖骨架拼装，可开始屋盖骨架组装施工。
1、按《屋盖骨架安装详图》的安装顺序，选择第一面需组装的楼盖骨架（通常编号RT-01）。
2、2-4人共同抬起第一榀屋盖骨架，搬至指定位置安装。
3、第一榀屋盖骨架先调整好底导梁，底导梁与墙体顶导梁重合布置。然后利用自钻螺钉先临时固定。随后调整整榀骨架的垂直度，利用磁力线坠进行垂直度调整。将第一榀屋盖骨架安装后采用轻钢杆件先临时固定，确保施工其它榀屋盖骨架时不发生移动。
上图为屋盖骨架垂直度要求表
4、随后按照《屋盖骨架安装详图》从一侧往一侧安装其它屋盖骨架，确保每榀的位置及垂直度满足要求。
5、支撑体系包含：上弦支撑、下弦支撑、垂直支撑及其他支撑。
在屋盖骨架安装过程中出了临时的加固杆件外，需及时安装支撑体系，确保结构安全稳定。

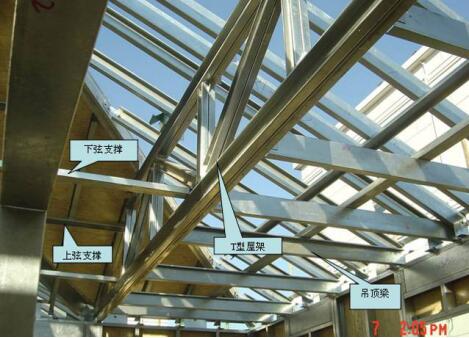

上图为屋顶支撑体系结构图
5、按类似的方法从一侧往另一侧将所有屋架安装好。
6、屋架完成后见下图：
上图为屋盖骨架施工完成图
四、屋盖结构板安装
完成屋架安装及加固之后进行檐口调节，以确保檐口水平后再进行屋面结构板的安装施工，结构板采用进口osb板。
1、工具准备：手持切割机、手持电钻，自钻螺钉等。
2、结构板安装
2.1 进口osb板尺寸为2440×1220mm，楼面梁间距为610mm，每3组屋架刚好放置一块osb板，可保证每块板都能与屋架梁搭接上。
2.2 铺设好osb板后利用手持电钻将自钻螺钉打设将其固定。
2.3 屋盖结构板尽量错缝铺放，搭接处如没龙骨须加钢拉带以满足打钉要求，以增强屋盖结构板受力。

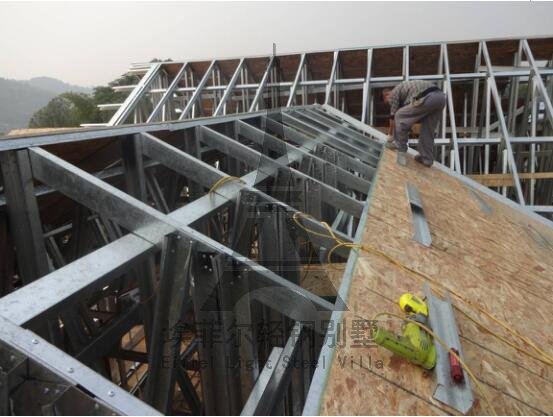

上图为屋盖结构板拉带布置图
2.4 因为屋盖结构板施工属高空作业，且屋顶为斜面，需在已铺设的结构板上临时固定短的轻钢构件，为工人施工提供作业支撑及临时堆放小工具。
2.5 自钻螺钉按下表要求进行打设：

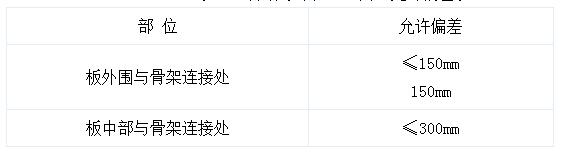

自钻螺钉位置、间距允许偏差表
2.6 楼盖结构板完成后见下图：

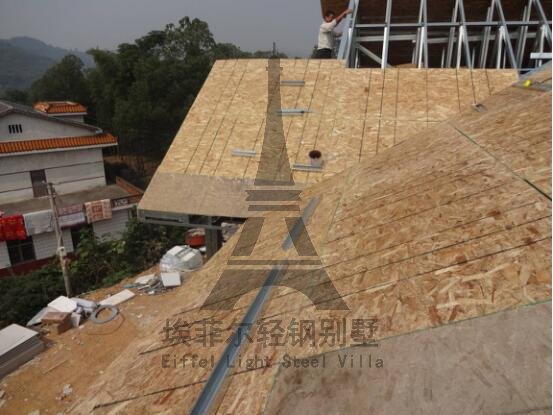

上图为屋盖结构板完成安装图
