一、屋脊处无集中荷载时，屋架的腹杆与弦杆在屋脊处可直接连接（图1a）；屋脊处有集中荷载时应通过连接板连接（1bc）。当采用连接板连接时，连接板宜卷边加强（图1b）或设置加强件（1c）。弦杆与腹板或与节点板之间连接螺钉数量不宜少于4个。采用直接连接时，屋脊处必须设置纵向刚性支撑。
图1 屋架屋脊节点
1-连接板；2-卷边加强；3-加强件

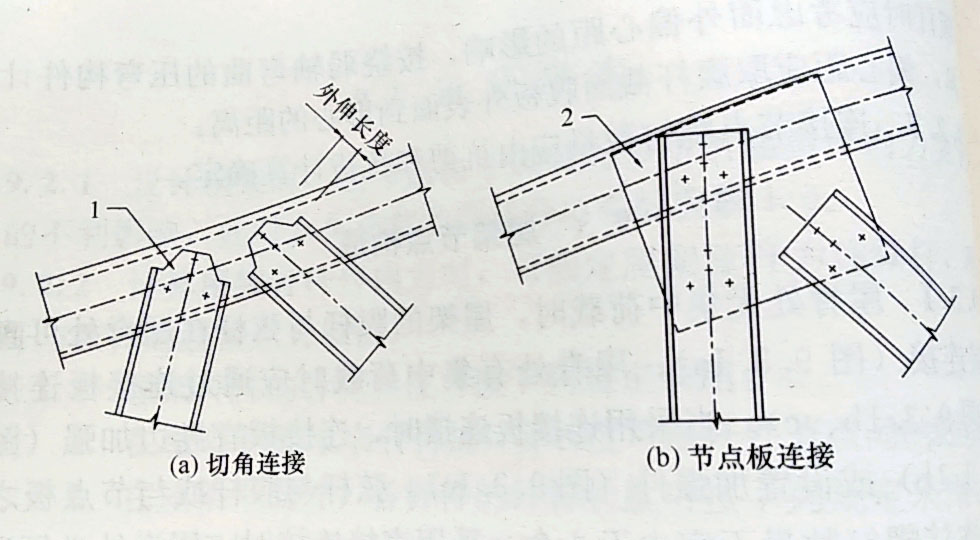

二、屋架的腹杆与弦杆在弦杆中部连接时，可直接连接或通过连接板连接。当屋架腹杆与弦杆直接连接时，腹杆端头可切角，切角外伸长度不宜大于30mm，腹杆端部卷边连线以内应设置不少于2个螺钉（图2a）；当屋架与弦杆间采用连接板连接时，应至少有一根腹杆与弦杆直接连接（图2b）。必要时，弦杆连接节点处可采用拼合闭口截面进行加强，加劲件的长度不应小于200mm。
图2 腹杆与弦杆连接
1-外伸切角；2-节点板

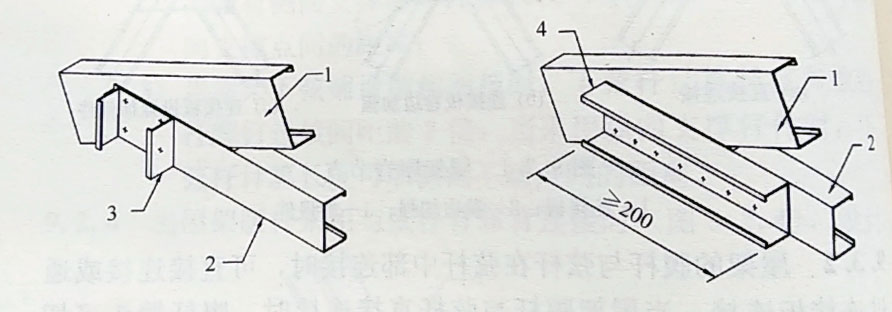

三、当上弦杆和下弦杆采用开口同向连接方式连接时，宜在下弦腹板设置垂直加劲件或水平加劲件，加劲件厚度不应小于弦杆构件的厚度（图3），桁架下弦在支座节点处端部下翼缘应延伸与上弦杆下翼缘相交。当采用水平加劲件时，水平加劲件的长度不应小于200mm。梁式结构中，斜梁应通过连接件与屋脊梁相连。
图3 桁架支座节点
1-桁架上弦；2-桁架下弦；3-垂直加劲；4-水平加劲
四、当屋架与外墙顶导梁连接时，应采用三向连接件或其他类型抗拉连接件，以保证可靠传递屋架与墙体之间的竖向力和水平力。连接螺钉数量不宜少于3个。

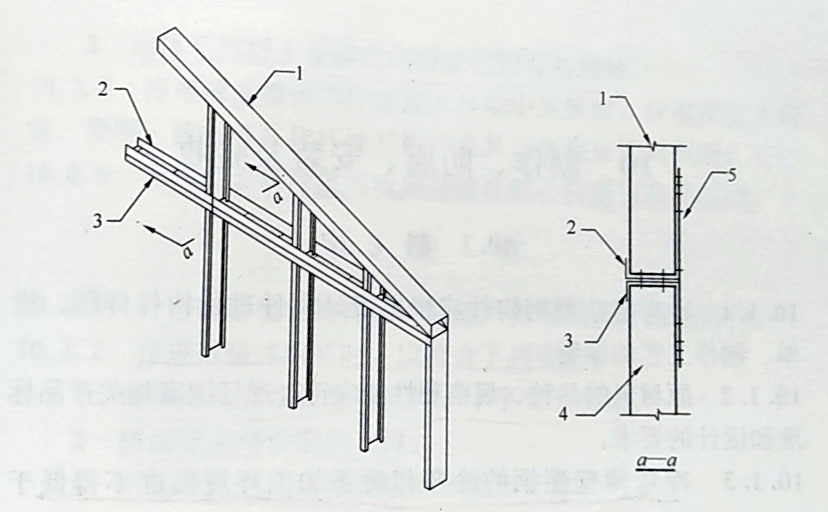

五、三墙屋架的腹杆与山墙立柱宜上下对应，并应沿外侧设置间距不大于2m的条形连接件（图5）。
图5 桁架与山墙连接
1-山墙屋架；2-底层梁；3-顶导梁；4-山墙；5-条形连接件
六、当有可靠根据时，屋架构造可采用其他构造方式。
|
