一、墙体立柱和墙体面板的构造应符合下列规定（图1）
1、墙体立柱宜按照模数上下对应设置。
2、墙体立柱可采用卷边冷弯槽钢构件或由卷边冷弯槽钢构件、冷弯槽钢构件组成的拼合构件；立柱与顶、底导梁应采用螺钉连接。
3、承重墙体的端边、门窗洞口的边部应采用拼合立柱，拼合立柱间采用双排螺钉固定，螺钉间距不应大于300mm。
4、在墙体的连接处，立柱布置应满足钉板要求。
5、墙体面板应与墙体立柱采用螺钉连接，墙体面板的边部和接缝处螺钉的间距不宜大于150mm,墙体面板内部的螺钉间距不宜大于300mm。
6、墙体面板进行上下拼接时宜错缝拼接，在拼接缝处应设置厚度不小于0.8mm且宽度不小于50mm的连接钢带进行连接。
图1 墙体与墙体的连接
1-墙面板；2-墙体立柱；3-螺钉；4-底导梁；5-钢带拉条
二、墙体顶、底导梁的构造应符合下列规定：
1、墙体顶、底导梁宜采用冷弯槽钢构件，顶、底导梁壁厚不宜小于所连接墙体立柱的壁厚。
2、承重墙体的顶导梁可按支承在墙体两立柱之间的简支梁计算，并应根据由楼面梁或屋架传下的跨间集中反力与考虑施工时的1.0kN集中施工荷载产生的较大弯矩设计值，按本规程规定验算其强度和稳定性。
三、墙体开洞的构造应符合下列规定：
1、在承重墙体的门、窗洞口上方和两侧应分别设置过梁和洞口边立柱，洞口边立柱宜从墙体底部直通至墙体顶部或过梁下部，并与墙体底导梁和顶导梁相连接。
2、洞口过梁的形式可选用实腹式或桁架式。
3、当采用桁架式过梁，上部集中荷载宜作用在桁架的节点上。
4、门、窗洞口边立柱应由两根或两根以上的卷边冷弯槽钢拼合而成。
四、墙体支撑的设置和构造应符合下列规定：
1、对两侧面无墙体面板与立柱相连的抗剪墙，应设置交叉支撑和水平支撑。交叉支撑可采用钢带拉条，钢带拉条宽度不宜小于40mm,厚度不宜小于0.8mm，宜在墙体两侧设置；水平支撑可采用钢带拉条和刚性撑杆，对层高大于或等于2.7m的抗剪墙，宜在立柱1/2高度处设置，对层高大于或等于2.7m的抗剪墙，宜在立柱三分点高度处设置。水平刚性撑杆应在墙体的两端设置，且水平间距不宜大于3.5m。刚性撑杆采用和立柱同宽的槽形截面，其翼缘用螺钉和钢带拉条相连接，端部弯起和立柱相连接（图4a、c）
2、对一侧无墙面板的抗剪墙，应在该侧按本条第一款的要求设置水平支撑（图4b）。
3、在地震基本加速度为0.30g及以上或基本风压为0.70kN/m2及以上的地区，抗剪墙应设置交叉支撑和水平支撑，支撑截面应通过计算确定。

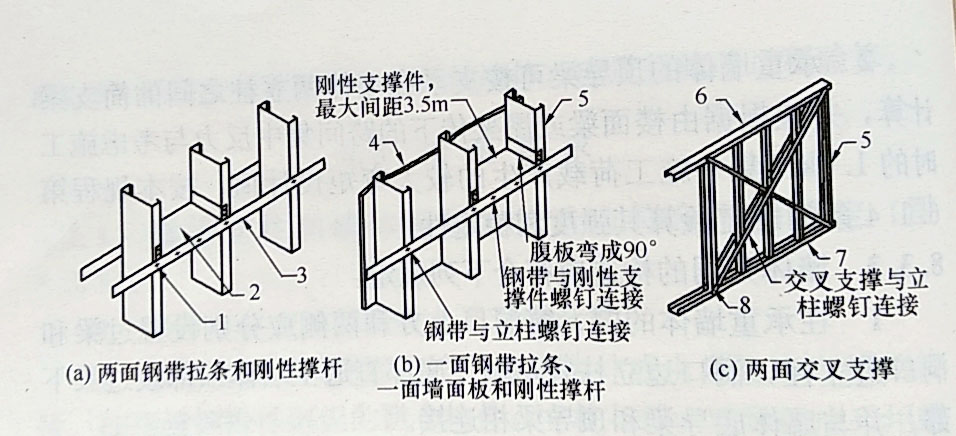

图4 墙体支撑
1-连接螺钉；2-刚性撑杆；3-钢带；4-墙面板；5-墙体立柱；6-顶导梁；7-底导梁；8-抗拔螺栓
五、抗剪墙与基础连接的构造（图5）应符合下列规定：
1、墙体底导梁与基础连接的地脚螺栓设置应按计算确定，其直径不应小于12mm，间距不应大于1200mm，地脚螺栓距墙角或墙端部的最大距离不应大于300mm。

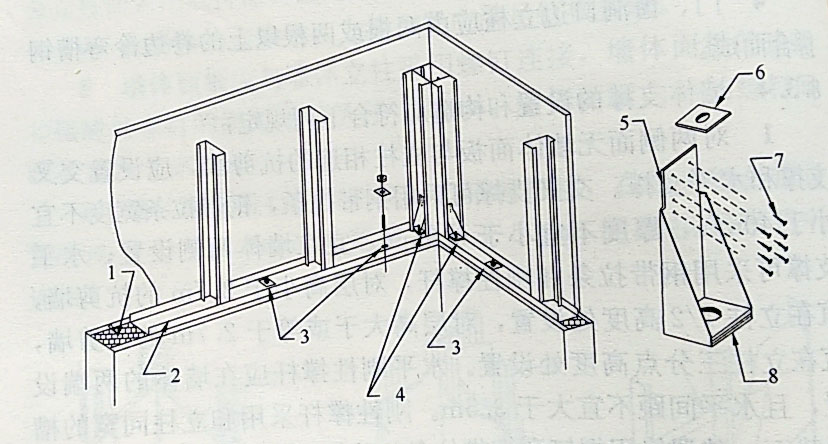

图5 墙体与基础的连接
1-防腐防潮垫层；2-底导梁；3-地脚螺栓；4-抗拔螺栓及抗拔连接件；5-立板；6-垫片；7-螺钉；8-底板
2、墙体底导梁和基础之间宜通长设置厚度不应小于1mm的防腐防潮垫，其宽度不应小于底导梁的宽度。
3、抗剪墙应在下列位置设置抗拔锚栓和抗拔连接件，其间距不宜大于6m：
（1）在抗剪墙的端部和脚部；
（2）落地洞口部位的两侧；
（3）对非落地洞口，当洞口下部墙体的高度小于900mm时，在洞口部位的两侧。
4、抗拔连接件的立板钢板厚度不宜小于3mm，底板钢板、垫片厚度不宜小于6mm，与立柱连接的螺钉应计算确定，且不宜少于6个。
5、抗拔锚栓、抗拔连接件大小及所用螺钉的数量应由计算确实，抗拔锚栓的规格不宜小于M16。
六、抗剪墙与楼盖和下层抗剪墙的连接（图6-1 图6-2）应符合下列规定：

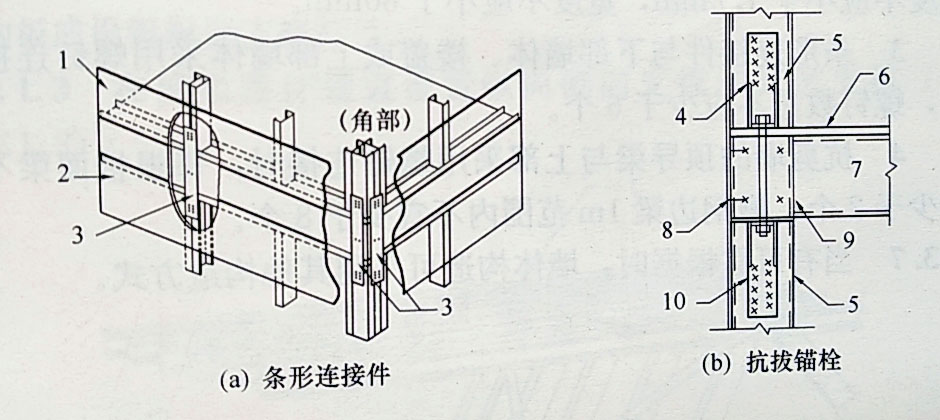

1、抗剪墙与上部楼盖、墙体的连接形式可采用条形连接件或抗拔锚栓；条形连接件或抗拔锚栓应在下列部位设置：
（1）抗剪墙的端部、墙体拼接处；
（2）沿外部抗剪墙，其间距不应大于2m；
（3）上层抗剪墙落地洞口部位的两侧；
（4）在上层抗剪墙非落地洞口部位，当洞口下部墙体的高度小于900mm，在洞口部位的两侧。

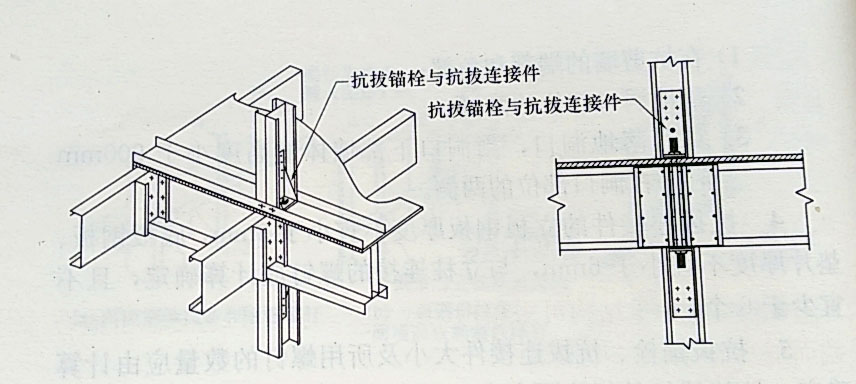

图6-1 上、下层外部抗剪墙连接
1-上层墙面板；2-下层墙面板；3-条形连接件；4-抗拔连接件；5-墙体立柱；6-楼面结构板；7-楼盖梁；8-槽钢端梁；9-腹板加劲件；10-抗拔连接件
图6-2 上、下层内部抗剪墙连接
2、条形连接件的截面及所用螺钉的数量应由计算确定，其厚度不应小于1.2mm,宽度不应小于80mm。
3、条形连接件与下部墙体、楼盖或上部墙体采用螺钉连接时，螺钉数量不应少于6个。
4、抗剪墙的顶导梁与上部采用螺钉连接时，每根楼面梁不宜少于2个，槽钢边梁1m范围内不宜少于8个。
七、当有可靠根据时，墙体构造可采用其他构造方式。
|
