轻钢别墅建筑构造的一般规定
发布时间:2018-08-30 17:42:09 | 浏览次数：
1、构件受压板件的宽厚比不应大于表1规定的限值。
表1 受压板件的宽厚比限值

板件类别 宽厚比限值
非加劲板件 45
部分加劲板件 60
加劲板件 250
2、受压构件的长细比，不宜大于表2规定的限值。受拉构件的长细比，不宜大于350，但张紧拉条的长细比可不受此限制。当受拉构件在永久荷载和风荷载或多遇地震组合作用下受压时，长细比不宜大于250。
表2 受压构件的长细比限值
构件类别 长细比限值
主要承重构件（梁、立柱、屋架等） 150
其他构件及支撑 200

3、冷弯薄壁型钢结构承重构件的壁厚不应小于0.6mm，主要承重构件的壁厚不应小于0.75mm。
4、低层冷弯薄壁型钢房屋同一榀构架的立柱、楼板梁、屋架宜在同一平面内，构件形心之间的偏心不宜超过20mm。
5、冷弯薄壁型钢构件的腹板开孔时（图1）应满足下列要求：
（1）孔口的中心距不应小于600mm。
（2）水平构件的孔高不应大于腹板高度的1/2和65mm的较小值。
（3）竖向构件的孔高不应大于腹板高度的1/2和40mm的较小值。
（4）孔宽不宜大于110mm。
（5）孔口边至最近端部边缘的距离不得小于250mm。

图1 构件开孔示意
当不满足时，应根据本规程第6条的要求对孔口加强。

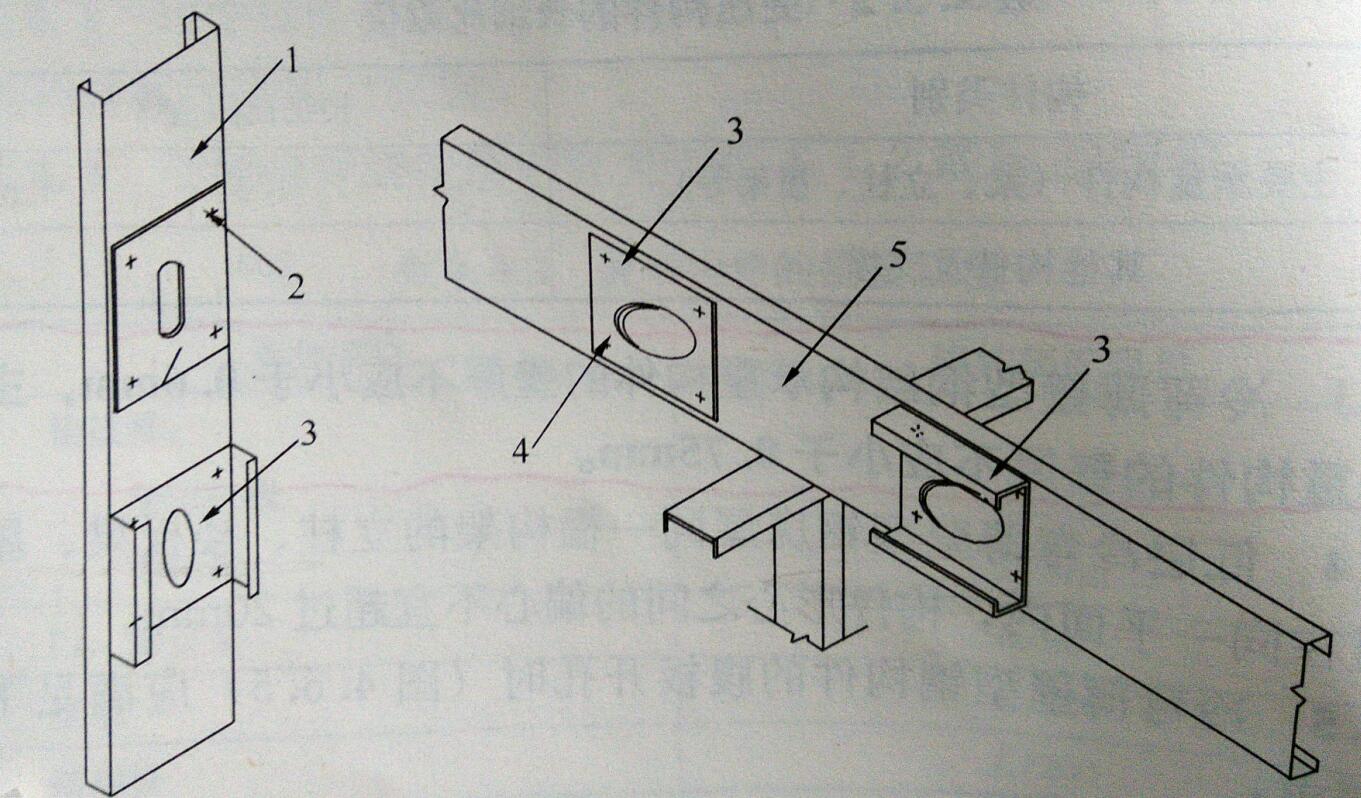

6、当腹板开孔不满足本规程第5条的要求时，应对孔口进行加强，见图2。孔口加强件可采用平板、槽形构件或卷边槽形构件。孔口加强件的厚度不应小于所要加强腹板的厚度，且伸出孔口四周不应小于25mm。加强件与腹板应采用螺钉连接，螺钉最大中心间距应为25mm，最小边距应为12mm。

图2 孔口加强示意

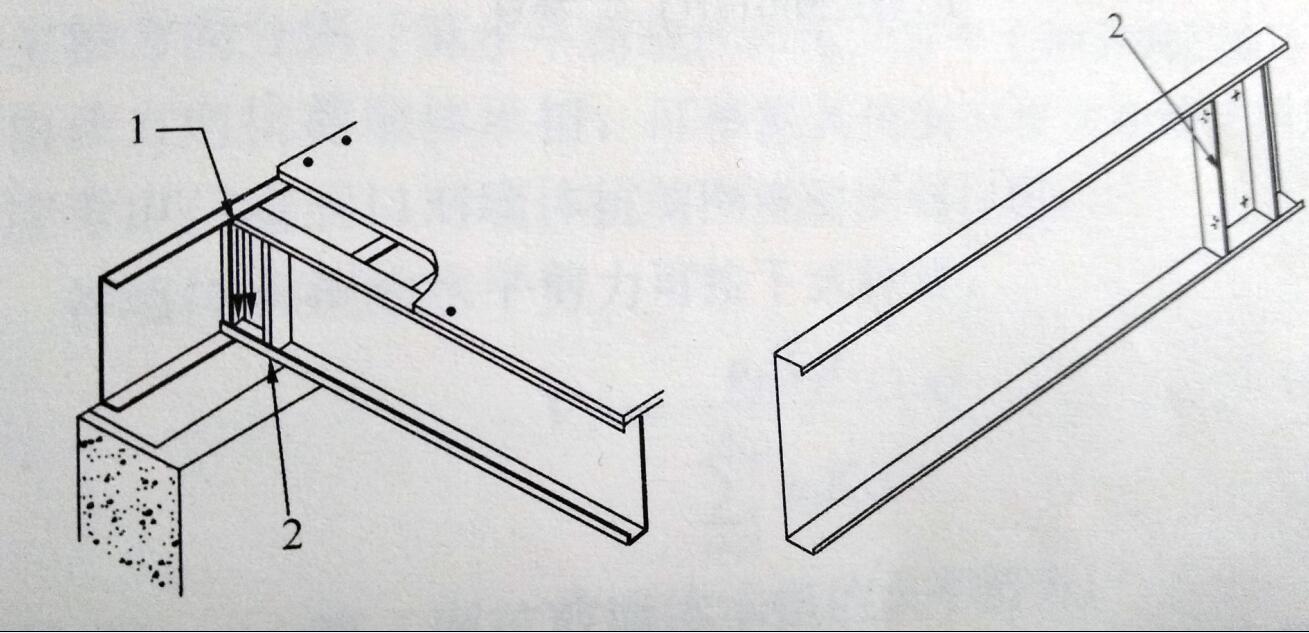

7、在构件支座和集中荷载作用处，应设置腹板加劲件。加劲件可采用厚度不小于1.0mm的槽形构件和卷边槽形构件，且其高度宜为被加劲构件腹板高度减去10mm。加劲件与构件腹板之间应采用螺钉连接（图3）。螺钉应布置均匀。

图3 腹板加劲件的设置
8、顶导梁、底导梁、边梁的槽形构件可采用如图4所示的拼接形式，每侧连接腹板的螺钉不应少于4个，连接翼缘的螺钉不应少于2个。卷边槽形构件的拼接件厚度不应小于所连接的构件厚度。

图4 槽形构件拼接示意
9、地脚螺栓直径不应小于12mm。承重构件中，螺钉和射钉的直径不应小于4.2mm。
10、楼面梁及屋架弦杆支承在冷弯薄壁型钢承重墙体上时，支承长度不应小于40mm。中间支座处宜设置腹板加劲件。
11、承重墙体、楼面以及屋面中的立柱、梁等承重构件应与结构面板或斜拉支撑构件可靠连接。
